主要設備main equipment

一貫生産体制(工場案内)

設計

素材形状から組立完成まで、最新の技術をもって対応できる優秀なスタッフを揃えております。特に鋳鉄部品の設計技術は、現場サイドからのフィードバックにより長年の実績に培われた確かな技術をもち製品開発をしております。
また3D-CADを活用し、お客様から3Dデータを頂きましたら鋳造における問題点を抽出しお客様へご提案いたします。

鋳造工場

素材は製品の性能を左右する大きな要素の一つです。当社の鋳鉄は高度な技術と厳しい品質管理により高品質な強靭鋳鉄を作り上げ、各業界でも高い評価をうけています。
重量は1kgから45tまで、寸法は長さ11m、巾3.5mまでの、陸送可能な超大型製品の製作が可能です。

建物…12,580m2

機械設備名 仕様 台数
起重機 50t~3t 38台
高周波誘導炉 25t/4,000kw(2炉相互切換) 2基
同上用集塵装置 800m3/min 1基
フラン砂処理装置 ハイスピードミキサーHMB-40他 8基
砂回収・再生装置 15t/h 1基
砂処理集塵装置 500m3/min、300m3/min 2台
コアノックアウトマシン 10,400×6,000×5,800 50t/B 1基
クレンブラスト 15t 直径3,000×4,000 1基
移動電気乾燥機 80KVA 他 20台
空気圧縮機 75kw他 台数制御 5台
大型炉体移動式熱処理炉(焼鈍炉) 12,000×3,500×2,700 50t/回 1台

加工工場

加工精度は製品の性能を決める最大の要素となります。 西日本最大級のオートパレットチェンジャー(APC)付き五面加工機を始めとした高精度の大型機械を多数配備し、精度維持管理により各仕様に対応できる設備となっております。

加工工場設備のご案内

大型部品の機械加工(写真をクリックすると拡大します)

国内最大級の五面加工機、横中グリ盤などの大型機械加工設備をはじめ、さまざまな加工設備により、粗加工から仕上げまでの一貫した製作で、ご要望にお応えしています。

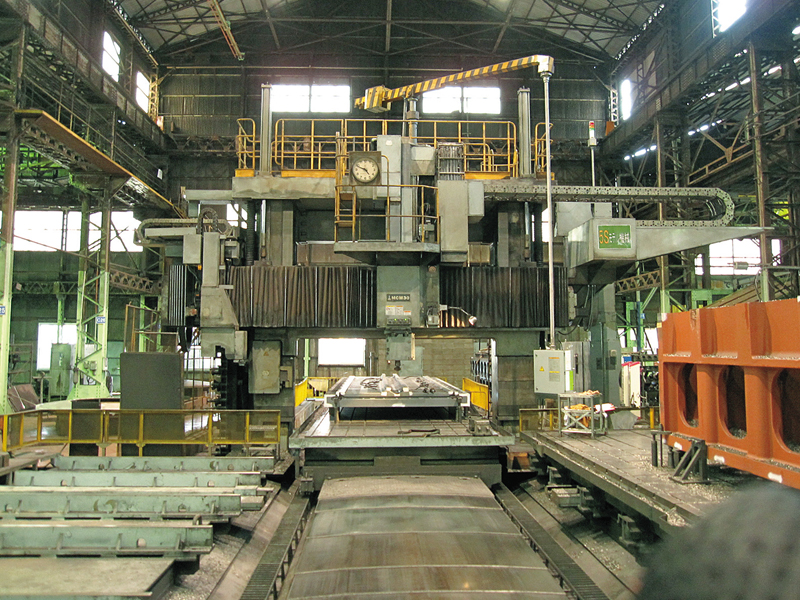

五面加工機

オークマ MCM30×100
(2面チェンジャー付)
テーブル:2,800 × 9,800(mm)
最大積載重量:25t
最大ワーク寸法:L9,300×W3,000×H2,190
他、1台

床型横中グリ盤

東芝機械 BSF-11/19
移動量:X9,000 Y3,500 Z900(mm)
他、2台

ターニング

唐津鉄工 VB-12
テーブル径:φ 3,353(mm)
最大ワーク径:φ 4,572(mm)
最大加工高さ:2,718(mm)

最新の設備と蓄積された技術で、細かなニーズにお応えできます。(写真をクリックすると拡大します)

平面研削盤

岡本工作機械製作所 SG-2
テーブル:3,000×800(mm)
高さ: 800(mm)

マシニングセンタ

東芝機械 BMC-80
パレット:800(mm)
パレットストック数:8面

テーブル形横中グリ盤

東芝機械 HB-1
テーブル:1,200×1,600(mm)

主要設備一覧表

建物…5,940m2

機械設備名 仕様(t) 台数(台)
起重機 天井 30 / 10 1
天井 30 / 7.5 1
天井 15 / 5 1
天井 7.5 1
天井 2.8~5 4
機械設備名 機械メーカー 型式 仕様(mm) 台数(台)
五面加工機 オークマ MCM-20×50 X 5,100 Y 2,300 Z 2,300
テーブル寸法:1,500×5,000
1
オークマ MCM-30×100 X 10,300 Y 3,550 Z 2,490  APC付
テーブル寸法:2,800×9,800
1
横中グリ盤 東芝機械 BSF11/19 X 9,000 Y 3,500 Z 900 1
東芝機械 BSF32/19 X 17,000 Y 5,000 Z 1,500 1
三菱重工業 MAF200/135 X 12,000 Y 4,000 Z 1,000 1
東芝機械 BTD-11E X 2,000 Y 1,500 Z 500 他
テーブル寸法:1,600×1,400
2
プラノミラー 寿工業 TPM-1512 X 6,950 Y 1,695 Z 1,415
テーブル寸法:1,500×6,400
1
プレーナー 大和重工 OPM-170 X 10,000 Y 2,500 Z 1,000 他
テーブル寸法:1,500×10,300
2
その他 ボール盤、平面研削盤、ターニング、フライス、旋盤 等

組立工場

最終工程である組立は、設計から部品製作までの集大成。豊富な経験をもつ技術者がお客様に満足頂ける製品を製作いたします。

建物…3,000m2

機械設備名 仕様 台数
起重機 天井 30t/7.5t 2台
天井 25t/5t 1台
天井 2.8t 2台
局排装置   1基
塗装ブース   1基
平面研削盤   1台
