大和重工株式会社

直焚浴槽ユニットunit

直焚鋳物ホーロー浴槽シリーズに最適な、直焚築炉ユニット。

浴槽の底を、まんべんなく炎がつつむ…築炉に求められる鉄則です。
燃料をムダなく活かす、ダイワ直焚築炉ユニット。
これまで熟練工の技とカンにのみ支えられてきた築炉工法を、最新の工学技法で完成させました。
抜群の熱効率、耐火レンガを採用した堅牢性。
組み立てから施工まで簡単に築炉でき、施工時間の短縮が可能な省力性が魅力です。

対応機種

対応機種 縦焚式 横焚式
RD-110
RD-120
RD-130
DH-110
DH-110
DH-120

※横焚式には左吹き上げタイプと右吹き上げタイプがございます。設置条件に合わせてお選びください。
※写真は完成イメージです。直焚築炉ユニットには浴槽本体は含まれておりません。

施工解説ビデオ

直焚築炉ユニットの施工方法が動画でご覧になれます。(約14分)

※再生にはWindows Media Playerが必要です。お持ちでない方はマイクロソフトのWebサイトより最新のソフトを無料で入手できます。お使いのパソコンのオペレーティングシステムに合った「Windows Media Player」をダウンロードしてください。Windows Media Playerをダウンロードする

断面図

施工解説ビデオ中の断面図です。ぜひあわせてご覧ください。

焚口用品

炎の回りをスムーズに、効果的に。
直焚浴槽シリーズや五右衛門風呂、羽釜風呂に最適です。
※このページに掲載の商品はすべてオープン価格です。

丸豊式焚口8号

天丸焚口

規格      口径(cm)
A B
2号 27 21
1号 30 22
33cm     33 24
36cm 36 28

二宮焚口8号(薄)

二宮焚口(厚)

規格  口径(cm)
A B
厚8号 24 21

掃除口

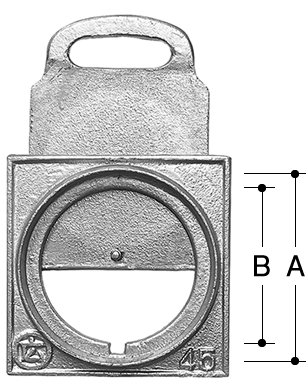

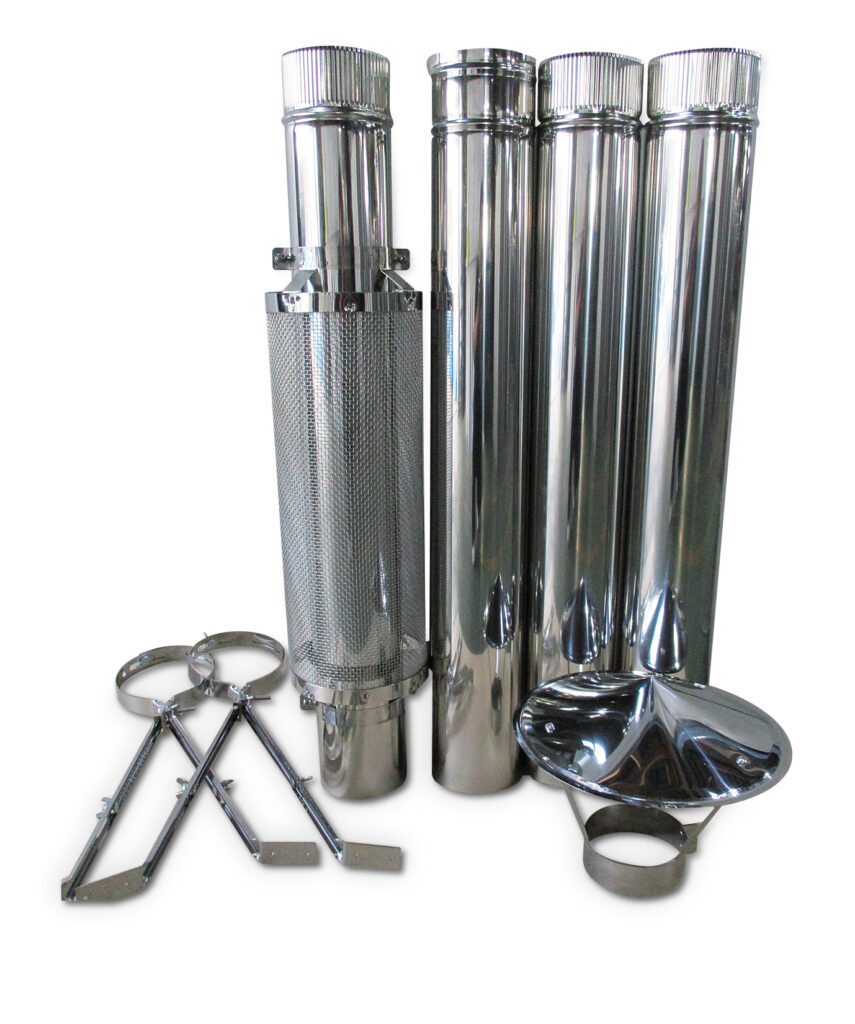

差入式煙突受

  A(堰内径・mm)      B(開口径・mm)
4.5インチ管用 136 116
5.0インチ管用 150 126

直焚浴槽用パイプ キャップ付 RD・DH

長さ40cm

長州風呂(五右衛門風呂)用パイプ キャップ付

鋳鉄製塗装品/荒ネジ30cm/小ネジ30cm・40cm

ロストル

A(cm) B(cm)
24 2.0
27 2.2
30 2.3
33 2.4
36 2.4
40 2.5
43 2.6
45 2.8
48 3.0
A(cm) B(cm)
52 3.0
55 3.2
60 3.5
67 3.5
70 3.8
75 3.8
85 4.0
90 4.0

前板

ステンレス目皿

品番 寸法(mm)
D-1520 200×150

兼用ロストル

寸法(mm)
薄型 340×225×厚さ9
厚型 337×223×厚さ12
